필자의 수리 일지 - TL866II Plus 프로그래머

 아마 2015~6년 즈음 고등학교 다닐 때 즈음 인가?
그때 옛날 컴퓨터 MSX에 빠지는 통에 옛날 컴퓨터 프로젝트 한다고 옛날 이피롬 프로그래머 구입하고
그것을 잃어버려 2018년에 구입한 것이다.
아래 링크를 참조하면 될 것 같다.
네이버에서 작성한 구입기 링크
그렇게 잘 쓰다가 ZIF, TEXTOOL 소켓이 아작이 나면서(?) 여러 가지 MCU나 롬을 인식하지 못하는 일이 비일비재했다.
그러다가 여유가 있을 무렵 ZIF 소켓을 구입하여 교체했다.

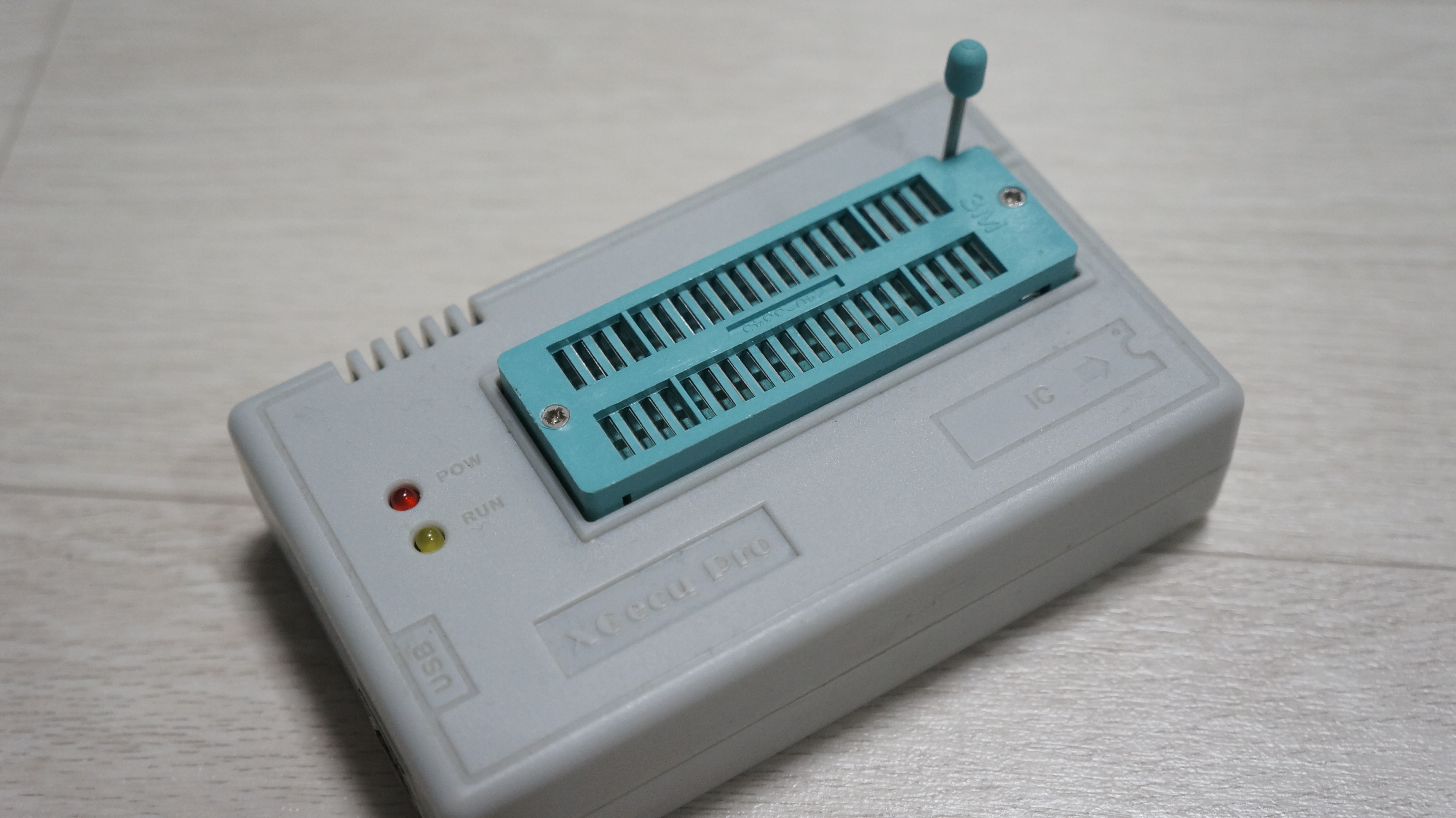

겉 케이스인데, 뭔가 잘 만든것 같다...?

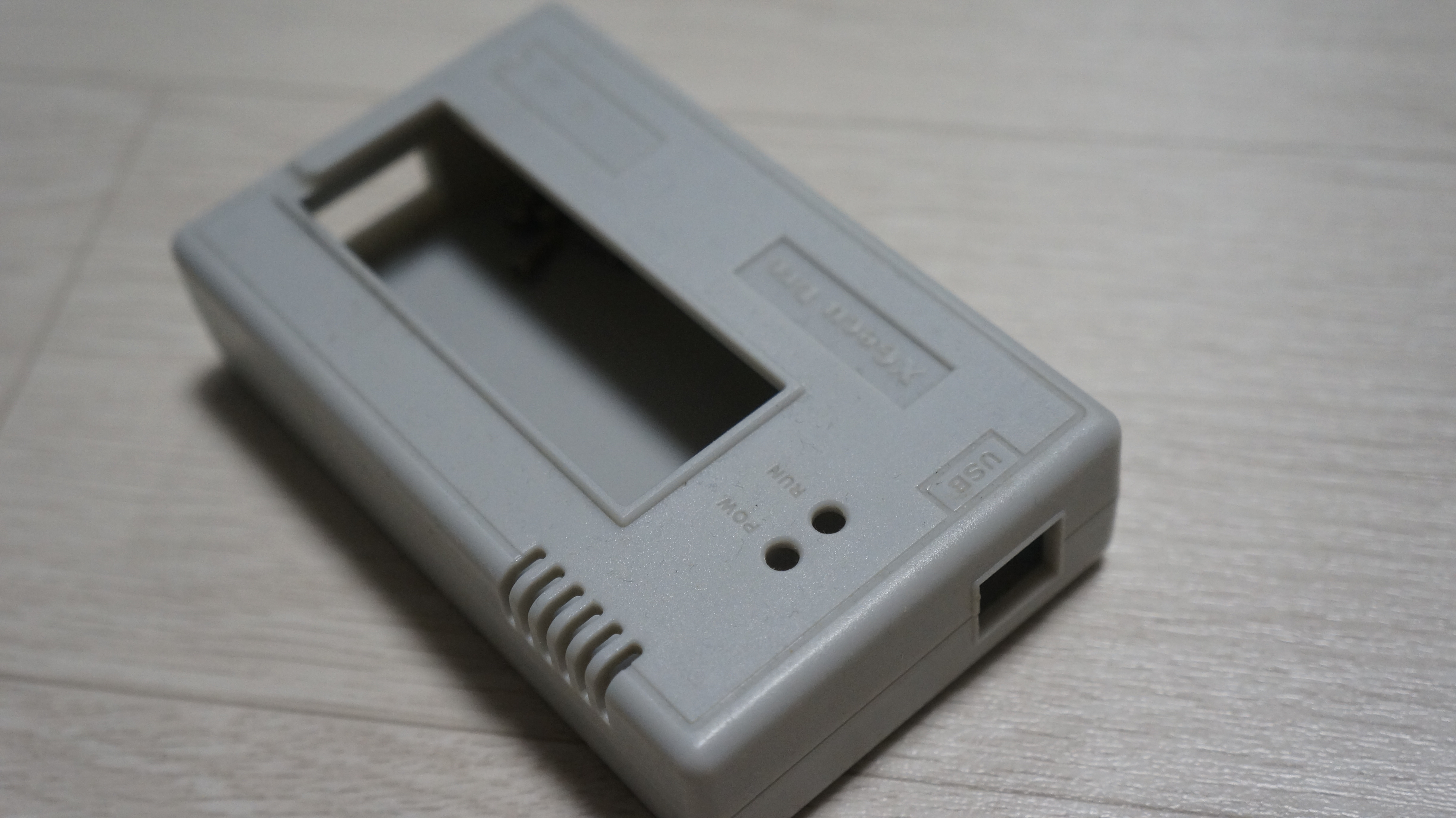

케이스를 분리하면 나오는 PCB 기판이다, 재질을 보니 글라스파이버(화이버) 3~4  Lay-up 인듯하다.

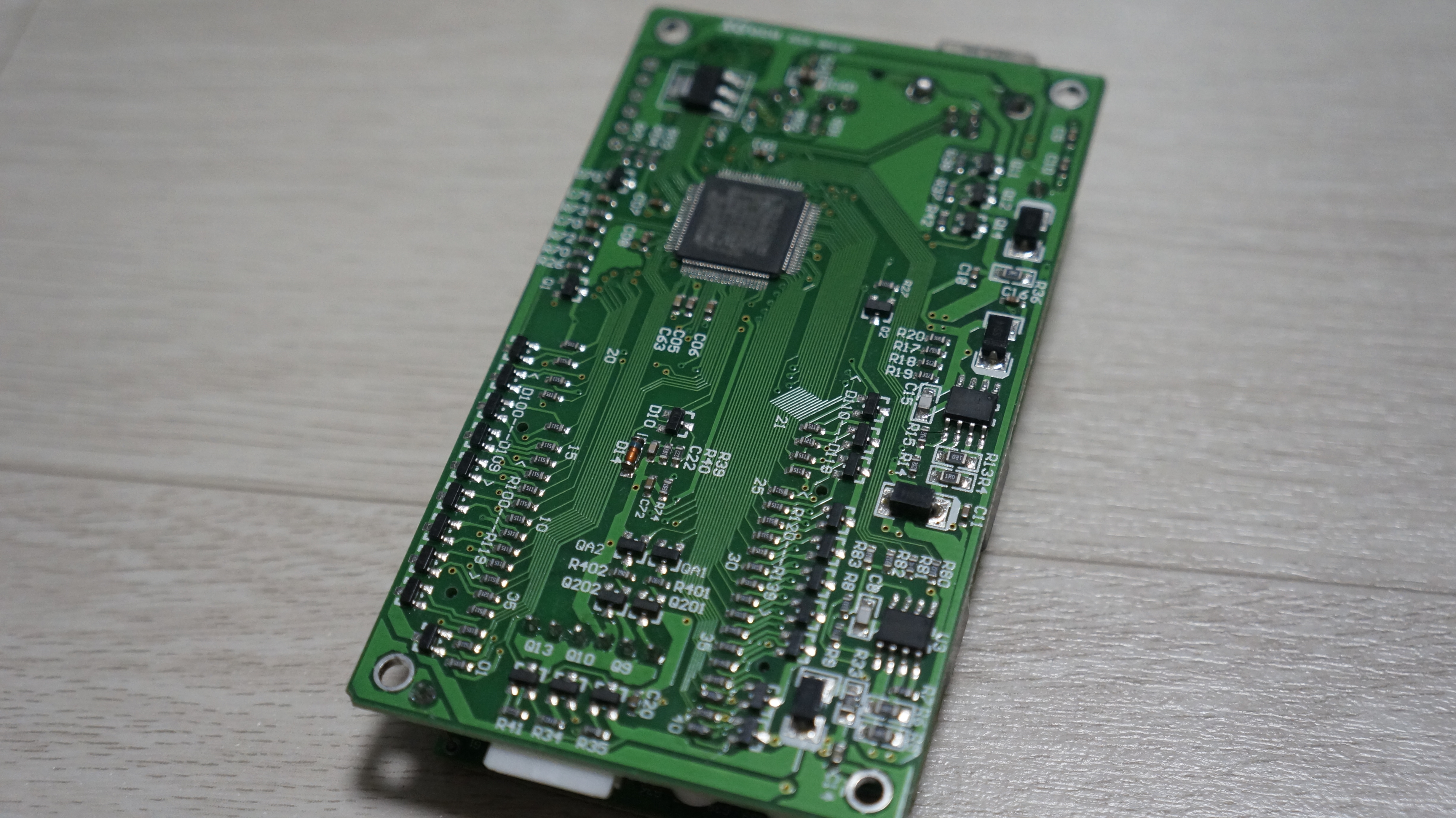

뒷면에는 레귤레이터와 스위칭용 트랜지스터와 MCU가 있는데, 복제방지로 긁혀 있다.

앞면에는 Power LED와 Situation LED가 있고, 승압을 위한 인덕터가 있다.

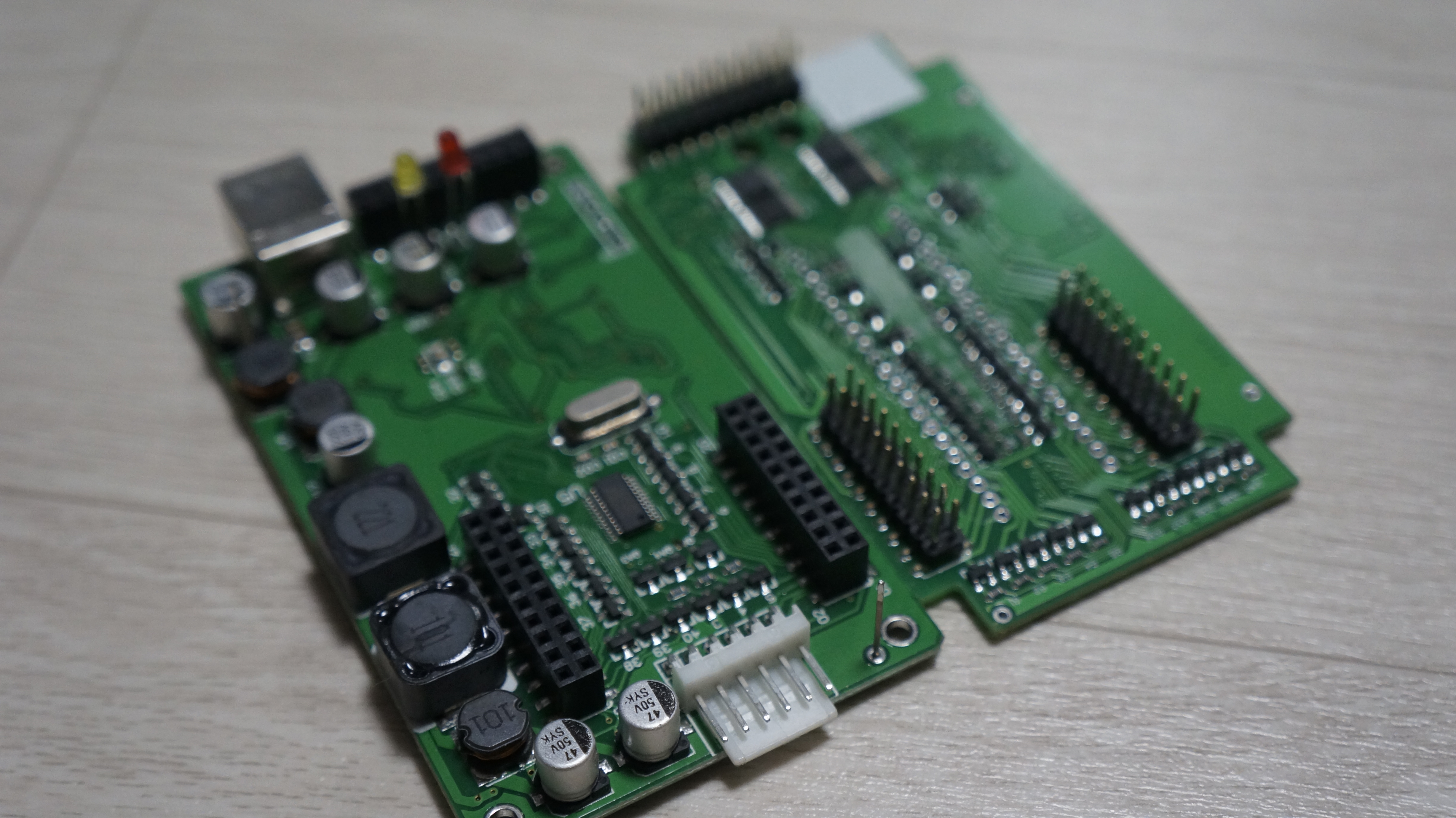

이렇게 두 개의 PCB로 이루어져있다.

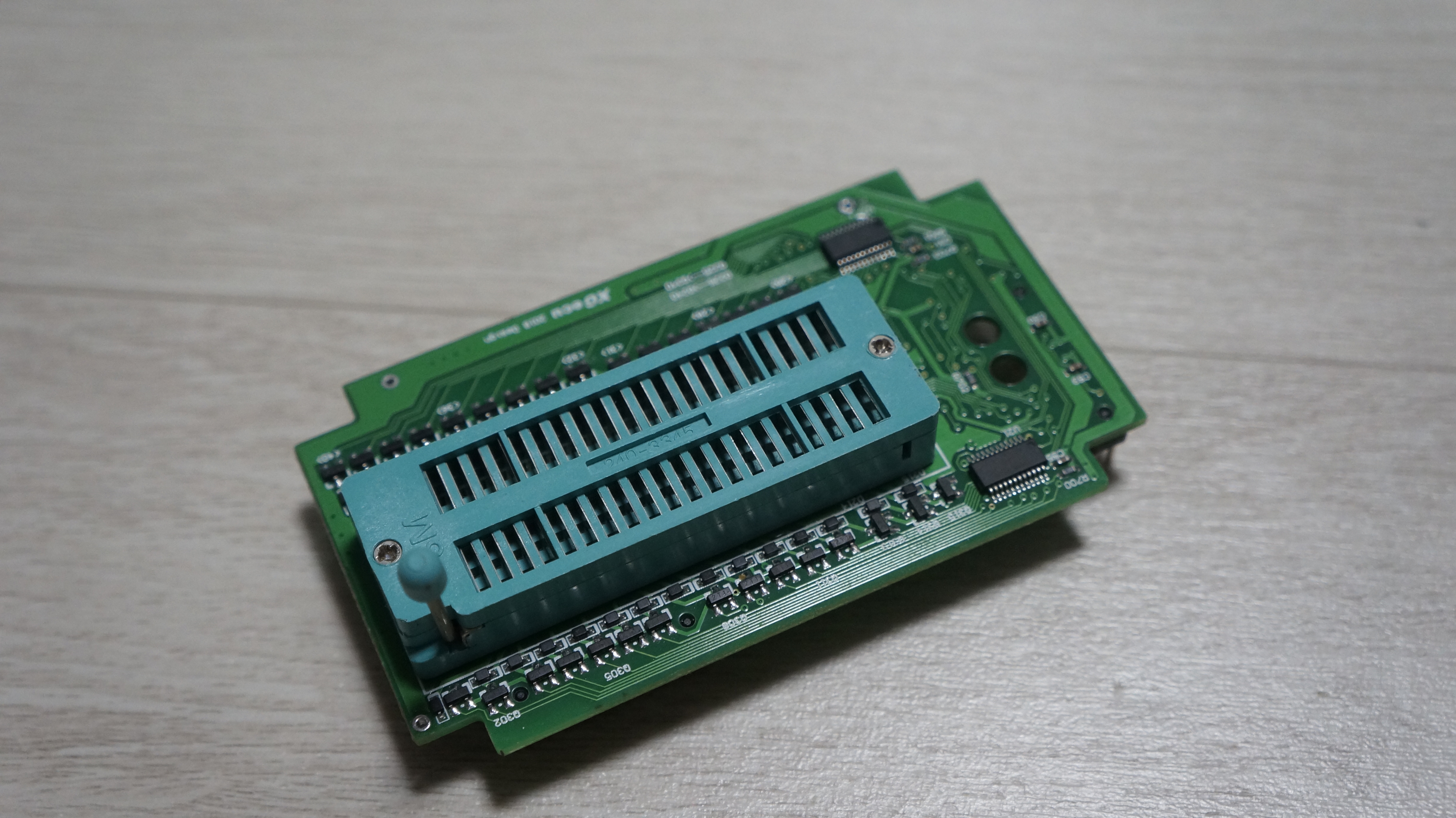

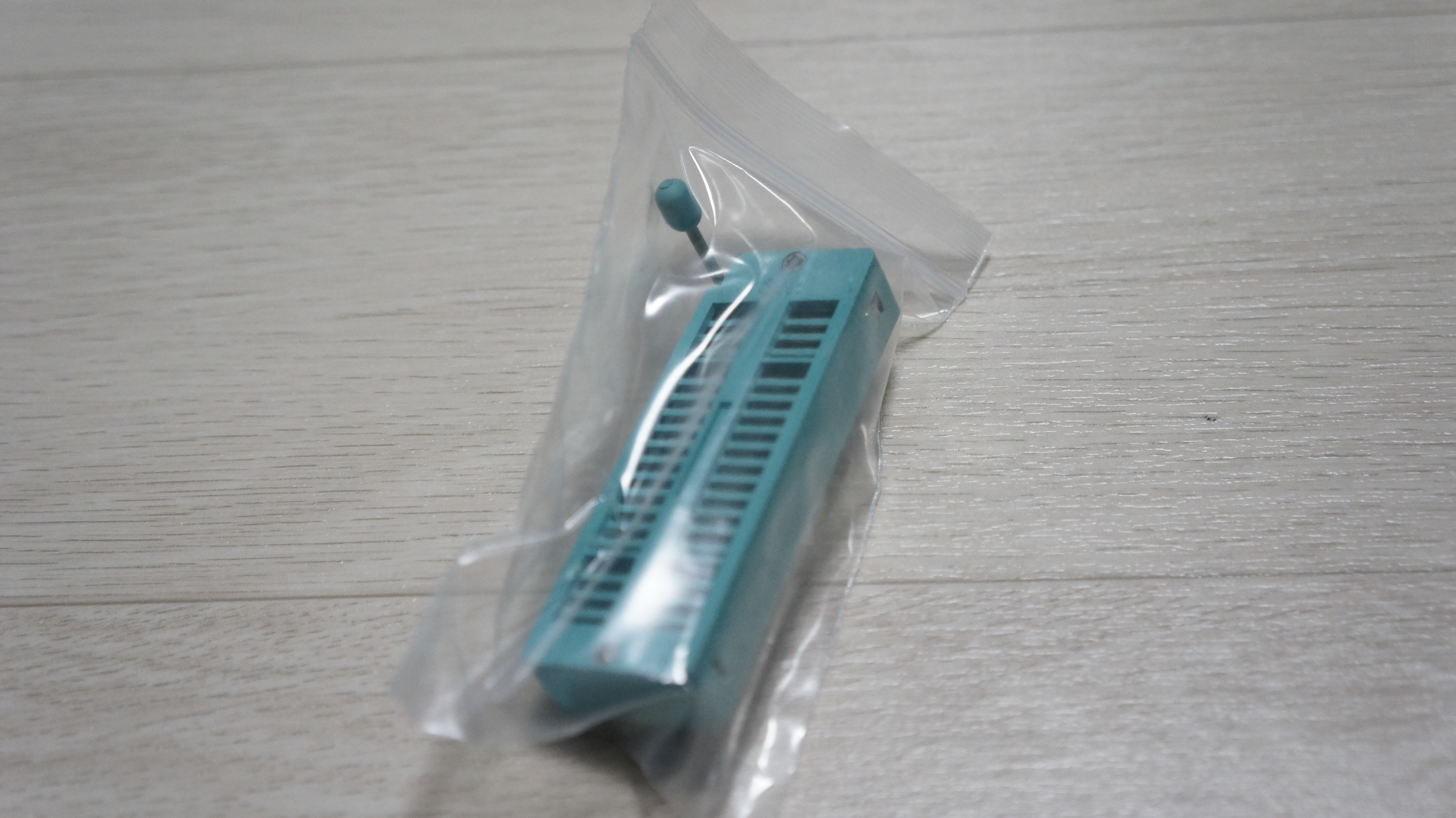

구입한 ZIF 40핀 소켓이다.

저렇게 올려두고 납땜하면 끝!

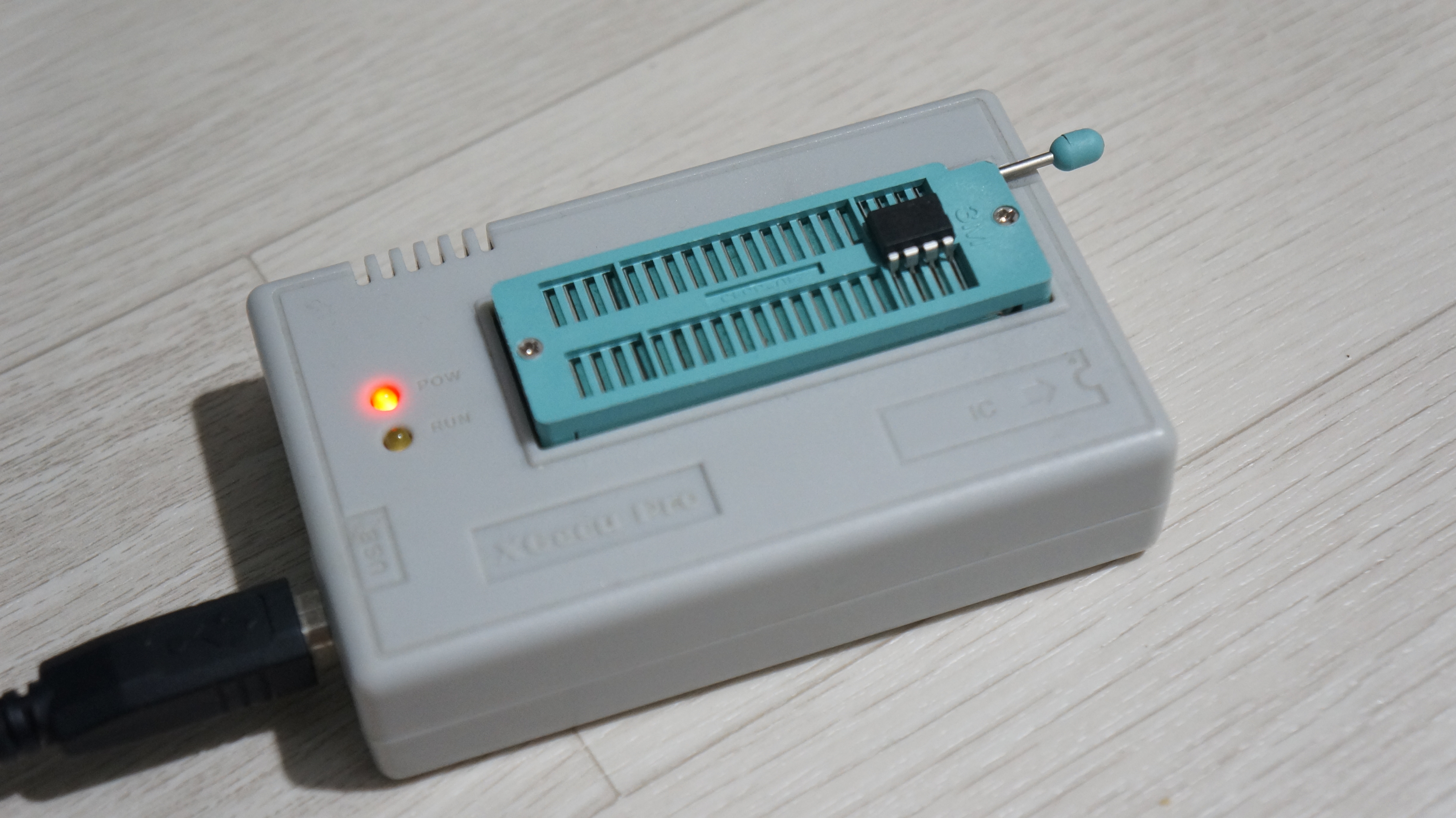

조립 후 전원을 켜고 테스트를 했는데, 위 IC는 옛날 안 쓰는 기판에서 떼어낸 IC이다.

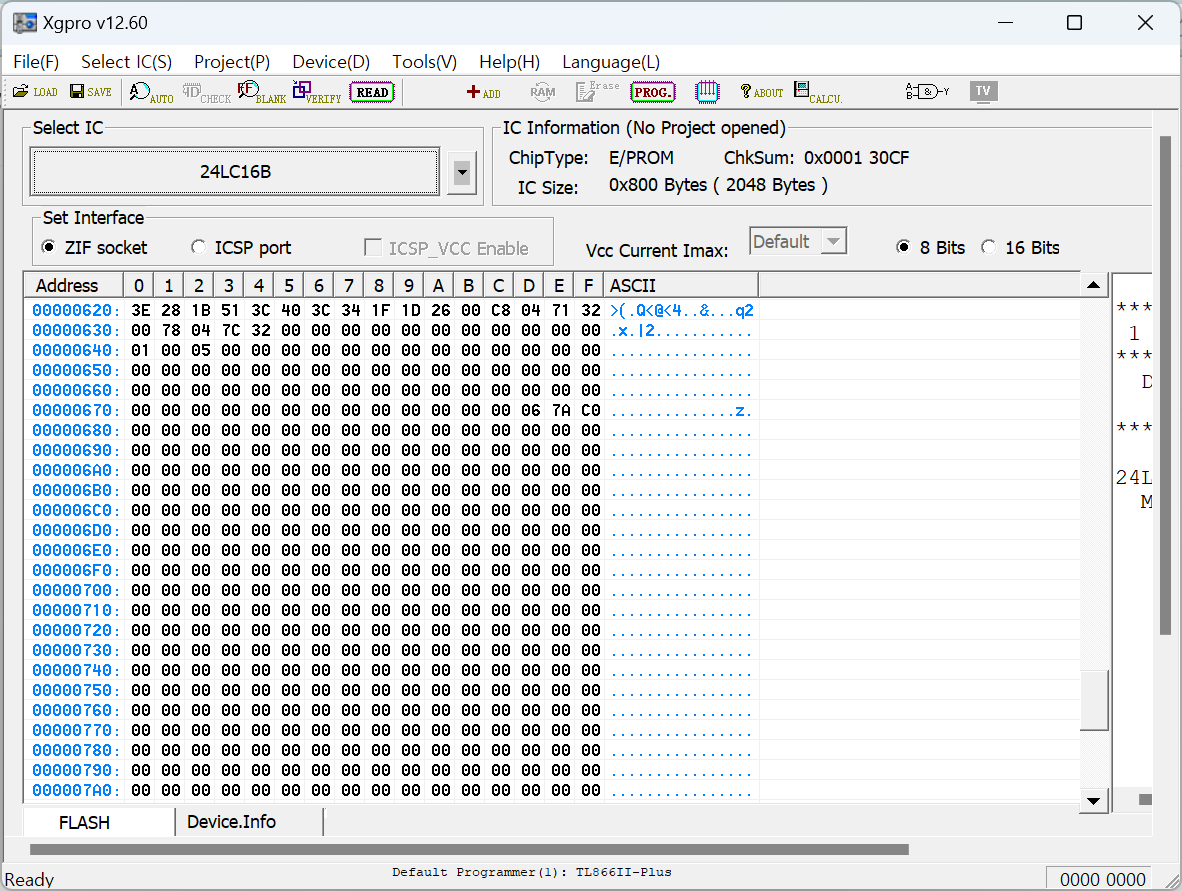

아주 나이스 하게 잘 작동한다.
나중에 프로젝트 제작 할 때 잘 쓰면 될 듯하다.
